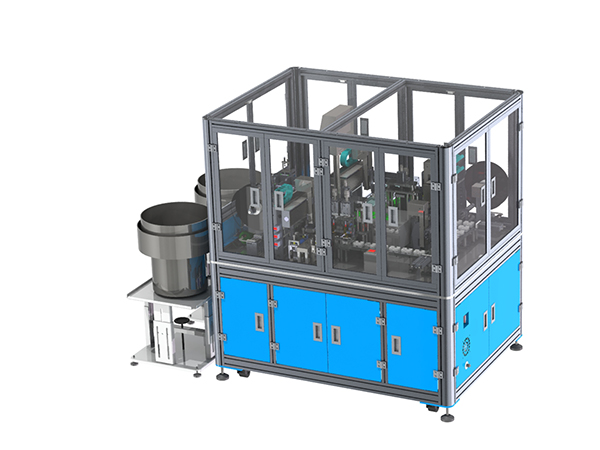

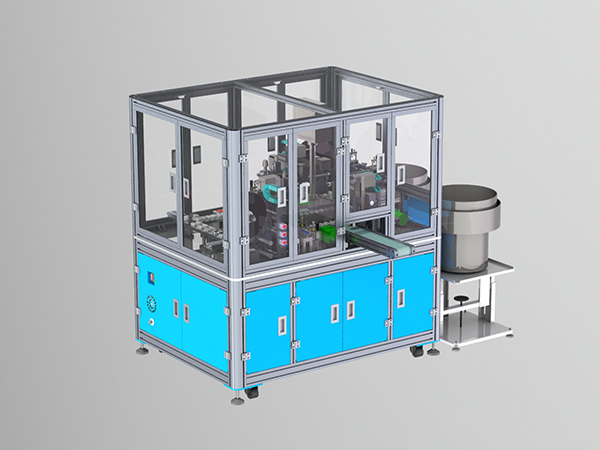

Membrane and Liquid Film Assembly Machine·

一、产品简介
气膜液膜组装机是一款专为气膜、液膜组件自动化组装研发的非标自动化设备，核心实现气膜与液膜的自动上料、精准定位、紧密贴合、在线检测及自动下料一体化闭环生产，可适配多种规格、材质的膜材组装需求。
设备核心解决传统人工组装膜组件定位偏差大、贴合不紧密、易损伤膜材、效率低下等行业痛点，采用无接触传输、精准定位等核心技术，彻底替代人工操作，大幅提升生产效率与产品一致性，降低人力成本及质量损耗，为膜分离、环保化工等领域企业实现智能化生产提供核心装备支撑。
二、适用性
2.1 适配行业
膜分离、环保化工、催化反应、废水处理、锂电、光伏、电子工业、医疗耗材等各类依赖气膜、液膜组件的行业，可满足高端膜材组装及常规膜组件生产需求。
2.2 适配范围
膜材类型：兼容气膜、液膜，涵盖复合聚烯烃、PTFE、316L不锈钢等多种常用膜材
产品尺寸：适配50×50mm~300×300mm尺寸的膜片，厚度适配0.1~0.5mm
工况适配：可适配高洁净、常规工况，部分型号可耐受高温、高腐蚀性环境
定制适配：可根据客户膜材规格、组装工艺需求，实现非标定制与功能扩展
三、功能特点
全自动化联动：实现气膜、液膜自动上料、定位、贴合、检测、下料全流程无人干预，衔接流畅，减少人工介入造成的膜材损伤与误差。
精准定位贴合：搭载机械+视觉双重定位系统，自动补偿定位偏差，搭配真空吸盘无接触转移、柔性压合技术，避免膜材划伤、起皱，贴合紧密无气泡，保障组装精度。
智能检测分拣：集成视觉+压力双重检测模块，可精准识别膜材破损、贴合偏移、气泡等缺陷，自动分离合格成品与不合格品，保障产品品质。

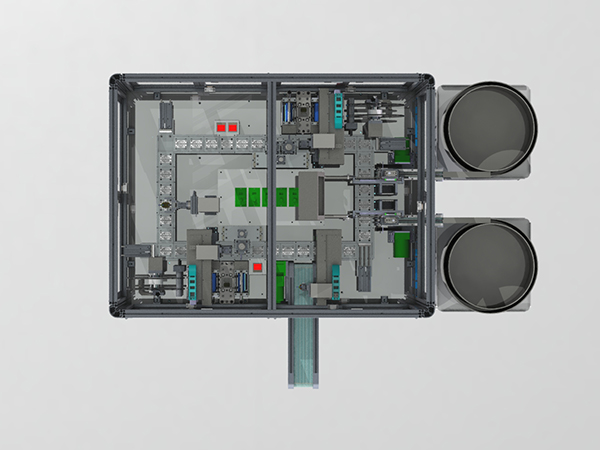

模块化设计：由上料单元、定位机构、贴合压合机构等核心模块组成，布局紧凑、系统死体积小，便于日常维护及后期功能扩展，适配多种生产场景。
智能操控便捷：PLC可编程控制系统搭配彩色触摸屏，支持手动/自动模式切换，可存储多组工艺参数，无需重复调试，同时支持本地操作与远程监控。
安全稳定可靠：配备钢化玻璃防护罩、急停按钮及安全联锁，对温度、压力进行实时监测，超限自动报警停机，确保操作安全与设备长期稳定运行。
四、主要技术参数
适配膜片尺寸：50×50mm~300×300mm（厚度0.1~0.5mm）
生产效率：15~25件/分钟
组装精度：±0.02mm
贴合合格率：≥99.5%
定位方式：机械定位+视觉定位双重定位
控制系统：PLC可编程控制器+7英寸彩色触摸屏
工艺参数存储：100组
安全防护：钢化玻璃防护罩、急停按钮、压力/温度安全联锁
适配材质：复合聚烯烃、PTFE、316L不锈钢等膜材
