​一、产品简介

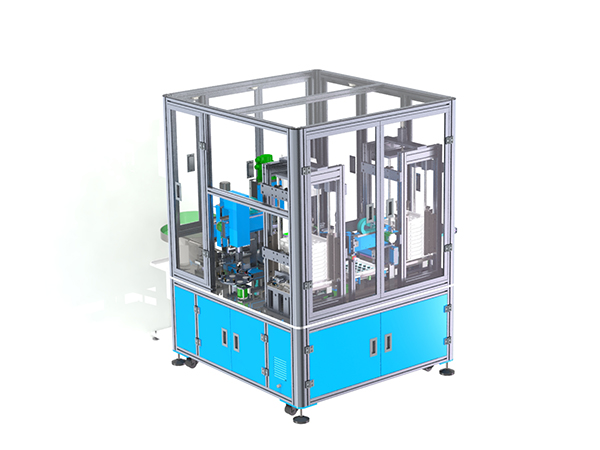

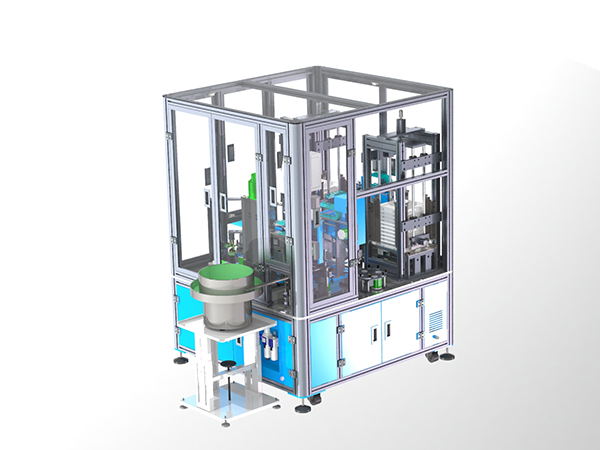

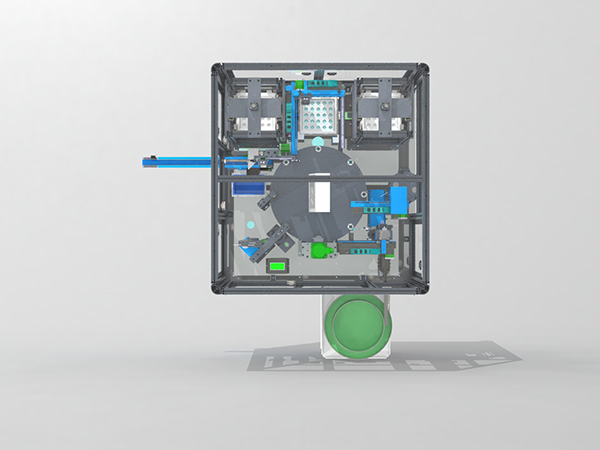

电磁阀ABS线圈组装机是一款专为电磁阀ABS线圈自动化组装研发的非标自动化设备，核心集成线圈绕制、端子裁切、插针、封装、检测等全流程作业功能，实现电磁阀ABS线圈从原料到成品的自动化闭环组装，可与电磁阀生产线无缝联动，实现组装-生产一体化协同，适配ABS材质线圈及各类电磁阀线圈的精密组装需求。
设备核心解决传统人工组装ABS线圈效率低、绕线不均、端子插装偏移、封装不紧密、检测数据无法追溯的行业痛点，搭载PLC可编程控制与视觉定位系统，采用振动盘自动上料、精密绕线、柔性压合等核心技术，彻底替代人工重复组装操作，大幅提升组装精度与生产效率，降低人工成本及产品损耗，为电磁阀生产企业提供标准化、智能化的ABS线圈组装解决方案，保障线圈密封性能与电气性能稳定。

二、适用性
2.1 适配行业
汽车零部件（ABS电磁阀）、液压气动、家电配件、工业阀门、电子设备、新能源汽车等各类需生产电磁阀ABS线圈的行业，可满足高端精密线圈组装及常规批量组装需求，适配小批量多规格生产场景。
2.2 适配范围
产品类型：适配各类电磁阀ABS线圈，涵盖汽车ABS电磁阀线圈、工业电磁阀线圈、家电电磁阀线圈等
产品规格：适配线圈内径5~30mm、外径10~50mm、长度10~80mm，适配线径0.1~0.5mm，可根据产品尺寸定制工装
材质适配：主要适配ABS材质线圈骨架，兼容PC+ABS复合材质，可适配金属端子、铜质线圈等配件
定制适配：可根据线圈绕线匝数、端子规格、组装工艺要求，定制绕线方式、检测标准及联动方式，适配不同生产场景
​
三、功能特点
全自动化闭环：实现线圈原料上料、绕线、端子裁切、插针、封装、成品检测、分拣下料全流程无人干预，与电磁阀生产线无缝联动，保障生产连续性，大幅提升组装效率。
精密绕线组装：搭载伺服驱动绕线机构，绕线转速可达2800r/min，绕线均匀整齐，匝数精准可控，配合凸输式端子裁切机构，实现端子夹切插快速精密作业，避免端子变形、插装偏移。
智能视觉检测：配备工业视觉检测系统，可执行线圈绕线密度、端子插装间距、外壳变形、弹片高度等外观检测，同时集成电性测试功能，检测绝缘电阻、耐电压等电气性能，自动分离合格成品与不合格品。
柔性自动上料：采用振动盘自动上料方式，运送ABS线圈骨架、端子等物料，结合设备安全联锁功能，缺料或异常时自动报警停机，避免物料浪费与设备损坏。
智能操控便捷：PLC可编程控制系统搭配7~10英寸彩色触摸屏，操作界面直观，支持手动/自动模式切换，可存储100组+工艺参数，支持参数预设、数据查询，便于多规格产品快速切换。
安全稳定可靠：配备钢化玻璃防护罩、急停按钮、过载保护，设备动作异常时自动声光报警并停机，机械结构设计合理，采用进口密封与传动部件，设备故障率低，运行安全稳定，维护便捷。
​
四、主要技术参数
适配线圈规格：内径5~30mm、外径10~50mm、长度10~80mm（可定制）
适配线径：0.1~0.5mm
绕线转速：≤2800r/min，绕线匝数精度±1匝
组装效率：10~25件/分钟（可根据产品复杂度调整）
定位精度：±0.02mm
控制系统：PLC可编程控制器+7~10英寸彩色触摸屏
工艺参数存储：100组+，支持数据查询与导出
测试功能：外观检测、绝缘电阻检测、耐电压检测
工作气压：0.4~0.6MPa
